El manejo de objetos agrupados es diferente entre Microstation y AutoCAD. En el caso de Microstation, se manejan como archivos con extensión .cel llamados células, he escuchado que también les llamen celdas.
En caso de AutoCAD, los bloques son archivos .dwg que se llaman mediante el design center; no importando la nomenclatura, siguen siendo grupos de vectores, con un punto de referencia y que al insertarlos debes elegir escala y angulo de rotación.
Bueno nuestra tarea hoy es ver como exportar un archivo de cells a bloques de autocad sin tener que hacer conversión uno a uno.
- Seleccionamos file/models o (keyin «model manager»)

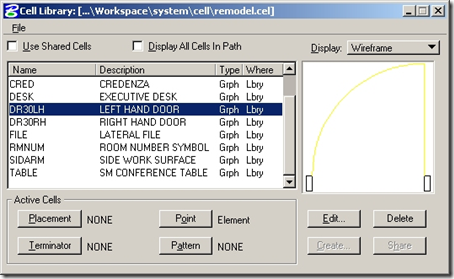

- Bien, estando en el panel de cells, seleccionamos archivo / «guardar como» y seleccionamos el formato archivos dwt, luego clicamos en el botón «opciones» y en las opciones avanzadas de archivo escoge «guardar en archivos separados»
Listo… ahora solo debes colocarlos en la carpeta de Design Center o el lugar donde almacenas los bloques.
Visto en Askinga
