Con frecuencia nos encontramos el problema de trabajar en los límites de la zona UTM, y nos vemos a palitos porque las coordenadas allí no funcionan.
Porque el problema
Hace un tiempo expliqué como funcionan las coordenadas UTM, aquí solo voy a centrarme en el problema. El gráfico siguiente muestra como entre Costa Rica, Honduras y Nicaragua hay un cambio entre las zonas 16 y 17; lo que implica que esas coordenadas marcadas en círculos blancos se repiten. Un punto tomado en La Mosquitia hondureña, si no se dice que está en la zona 17 caería en Guatemala en la zona 16, mientras que el que está en la costa atlántica nicaragüense caería en el océano pacífico, igual pasaría con uno en la Isla del Caño en Costa Rica.
Esto es debido que la retícula UTM toma un meridiano central, con una coordenada x de 500,000 y de allí se sigue hasta llegar al límite de zona. De esta forma nunca serán negativas. Pero en consecuencia, las coordenadas no son únicas, se repiten en cada zona y en cada hemisferio.
Como resolverlo
Voy a usar este ejemplo utilizando Microstation Geographics ahora Bentley Map, debería ser parecido con AutoCAD: Quiero georeferenciar una imagen, teniendo las cuatro coordenadas de sus esquinas. En UTM es imposible, pues al ingresar los puntos, dos van a caer en Guatemala.
1. Convertir las coordenadas UTM a geográficas. Esto se puede hacer con cualquier programa que anda por allí, antes presenté una hoja Excel que hace estas veces. Como resultado tendremos esto:
-85.1419,16.2190
-83.0558,16.1965
-83.0786,14.2661
-85.1649,14.2885
2. Cambiar el sistema de coordenadas en Microstation. Esto es para que podamos ingresar los puntos en ese formato.
Se hace con: Tools >coordinate systems > master
Aquí seleccionamos el primer ícono (edit master) y le indicamos que el sistema de coordenadas sea geográficas. Manteniendo siempre el Datum WGS84.
Luego seleccionamos de este mismo panel la opción Master y guardamos. El sistema nos va a hacer algunas preguntas, para asegurarse que sabemos lo que implica, aceptamos las tres veces. A partir de ahora, podemos ingresar las coordenadas en latitud/longitud.
3. Ingresar las coordenadas. Esto, por ser pocos puntos se hace vía keyin; activando el comando punto, luego desde el keyin escribimos:
xy=-85.1419,16.2190
hacemos lo mismo para los otros:
- xy=-83.0558,16.1965, enter
- xy=-83.0786,14.2661, enter
- xy=-85.1649,14.2885, enter
Si no se quieren quebrar el coco pueden guardarlos en un txt e importarlos con el comando que está hecho para eso.
Georeferenciar la imagen.
El resultado de ingresar los puntos está allí, a ambos lados del límite de la zona.
Lo único que ahora hacemos es cargar la imagen. Esto se hace desde el raster manager, indicando que la imagen se va a cargar de forma interactiva e indicamos el punto superior izquierdo y luego el inferior derecho.

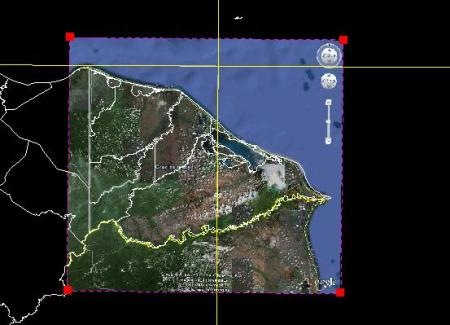

Allí lo tienen:
Que pasa con las parcelas:
Sucedería algo parecido con los predios que son partidos por el límite de zona; lo que se hace es que se convierten a geográficas los vértices para tener un solo despliegue. Un ideal es en esa zona levantar puntos configurando el GPS para que capture coordenadas geográficas.
Una opción es que los mandes a Google Earth y allí lo compruebes activando la retícula de grados. Saludos hasta la tierra de los lagos y volcanes; cuando pase por allí nos comemos un asado.
Tengo el siguiente problema
Tengo coordenadas en formato XY , algunos de estos caen en la ZONA 16 PERO tengo la sospecha que otros caen en la ZONA 17 , como puedo saber de cual ZONA son ?
Tengo puntos en wgs84 zona 17N y quiero mostrarlos en un shape de todo el país que esta en wgs 84 zona 17 Sur, al hacer project en arcgis 10.2 me sale error, gracias por tu ayuda
saludos
Su pedagogía técnica excelente,espero seguir aprendiendo este conocimiento para luego ejecutar por medio de sus programas.Les enviaré la consulta que sea necesaria y de antemano les deseo éxitos es su alta tecnología aplicada a la Geodesia y Topografía.
Eso es inevitable.
Puedes cambiar el falso este, con lo que el meridiano central esté en una longitud que te permita tener todo en una misma franja. Con la desventaja que tus coordenadas cambian.
La otra forma es trabajar en latitudes y longitudes.
Amigo estoy trabajando en Arcgis 9.3, sabes como podria cambiar a una sola zona.
Mil gracias por tu ayuda
Hola amigo podrias ayudarme, tengo informacion shape de mi area de estudio en dos zonas diferentes 17S y 18S, estan en el mismo sistema de referencia WGS84. Esto hace que la informacion presente un desplazamiento por estar en diferentes zonas y necesito que esten solo en 18S.
Felicitaciones por tu blog
Andrea-Ecuador
Viejo bueno tu blog, pero tanta publicidad todo mundo se espanta, parece que estás dessdesperado, sé que no me vas a aprobar, antes era calidad, pero los billetes cambiaron la concepción de tu «trabajo».
No se. Habría que probar, las imágenes pueden llevar sus propias proyecciones, pero al crear un nuevo mapa de despliegue este puede estar en coordenadas geográficas y por lo tanto deberían reproyectarse al vuelo.
¿Y en Manifold, como se pueden combinar dos ortofotos (del PNOA, UTM) con distinto Huso?
gracias
Hola la verdad es que la explicacion esta muy buena, pero quisiera q por favor redactes un articulo sobre como se trabaja en una zona de traslapo.
El problema q tengo es q mi pais BOLIVIA esta en tres huso la 19, 20 y 21 y tengo coordenadas, la mayoria de estas estan en el huso 19, pero parte de ella entran en el huso 20 ( zona de traslape).
Lo q quiero preguntar es tendria q trabajar en los dos husos o solamente en un solo huso.
De antemano gracias por su colaboracion y la verdad q la pagina es buenisima, siguan adelante y nuevamente gracias por su colaboracion.
Supongo que hablas de datos sin una georeferencia. Igual, les asignas un punto de referencia y los mueves, los que caen en la otra zona los transformas a latitudes y longitudes.
Esta bueno form de trabaJAR, PERO HAY UN DETALLE, como ajustas los puntos de traslape cuando lo has realizao con teodolito electronico
Esta bueno form de trabaJAR, PERO HAY UN DETALLE, como ajustas los puntos de traslape cuando lo has realizao con teodolito electronico
Que tal amigo lo felicito por su blog, pocas personas en este universo comparten parte de su tiempo en apoyo del colectivo en las distintas aplicaciones de la ingenieria agrimensura y civil, ya llevo algunos meses llevando seguimientos a los temas que difundes a raves de este medio, parte de ellos me han servido de herramientas desde hace poco tiempo, puesto que en materia laboral me encuentro como cadista y en cuanto mi aspecto particular independiente tengo una estacion total SOKKIA 630RK, y aunque por mi jornal laboral me impide dedicarme a la topografia siempre busco temas que me mantengan actualizado de todos los productos de cartogafia e ingenieria civil, bueno para no extenderme me despido.
Atte: Emerson Marin
Venezuela, Anaco Edo. Anzoategui.
