Global Mapper es uno de esos extraños programas, que valen muy poco como para piratearlos y que por esa razón suelen ir desapercibidos. Lo que voy a hacer en este ejercicio ya lo he hecho con otros programas antes:
- Con Bentley Site… vaya que me costó un rato, pues no hay tutoriales
- Con AutoCAD Civil 3D… sí que me dio lata, pero finalmente lo logré.
- Con Softdesk 8… me encantaba, lástima que solo usaba archivos dwg 14
- Con Manifold GIS… fácil, pero no hay mucho más
- Con ArcGIS… práctico pero requiere 3D Analyst
- Con ContouringGE… se puede, pero es una suerte y apenas con DEM Google Earth
- Con Civil CAD… muy simple y práctico
Es curioso, con Global Mapper se hace apenas en 3 pasos:
1. Importar los datos
File / open generic ASCI text files. Sorprende saber la cantidad de formatos que acepta este programa, incluido dgn V8. En este caso estoy usando un fichero con extensión .xyz
Luego elegimos que los datos solo traen puntos, no líneas. De entrada pregunta si queremos asignarle georeferencia cuando se trata de archivos que no la tienen, esto lo hace muy bien inclusive deja configurar por default una que usemos con mucha frecuencia.
2. Generar el modelo digital
Aquí solo se selecciona en la capa de layers, el fichero de puntos que hemos importado, hacemos botón derecho y elegimos la opción Create elevation grid from vector data.
3. Generar las curvas de nivel
Para eso, se selecciona File > Generate Contours.

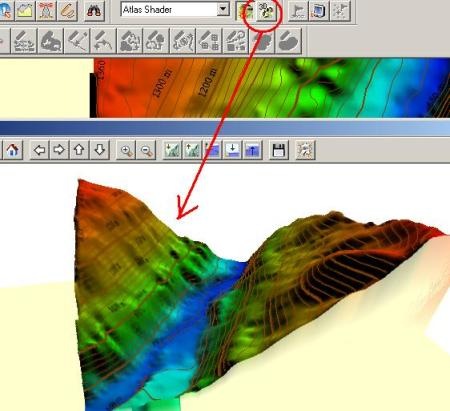

Tan simple no podría ser. Para mostrarlo en 3D solo se presiona un botón y en un clic se le exagera o disminuye la elevación z, lo que con los otros programas suele ser otra complejidad.
Luego, para generar un perfil, se hace con la herramienta 3D Path Profile, hacemos un trazo sobre el mapa en planta y luego botón derecho del ratón.
Interesante y sencillo, el perfil puede ser una polilínea. De lo mejor, no hay que estar haciendo tantas configuraciones en el proceso, pues el sistema calcula rangos y aproxima la escala vertical y horizontal.
Aunque también se pueden definir manualmente.
…me gasté un buen rato buscando como cambiarle ese molesto color de fondo amarillo… se hace desde el menú view > background color….
