Bueno, debo admitir que ha sido divertido hablar de este tema, por lo que en este post quiero mostrar lo mejor que hemos encontrado.
- Vimos que Microstation tiene integrada la funcionalidad de importar directamente de un archivo txt
- También vimos como hacerlo con AutoCAD
- Vimos como exportar de AutoCAD o Microstation hacia csv o txt
- Luego vimos como usar el comando concatenar en caso de tener rumbos y distancias en excel
- Y vimos una aplicación VBA para Microstation que funciona en ambas vías
Pero lo mejor de todo fue aprender de alguien que en sus comentarios nos habló de esta herramienta que permite a partir de un archivo de excel generar un archivo dxf, usando las coordenadas de x, y, z, un código de identificación y el nivel donde queremos que se dibuje.
La aplicación se llama XYZ-DXF y puedes descargarla aquí;
Veamos como funciona:
1. Los datos de orígen:
Esta aplicación es apropiada para información bajada de un gps o estación total, siempre y cuando las coordenadas sean UTM, significa que sus unidades en un plano cartesiano sean en metros. La columna del código, es un identificador del punto, luego las coordenadas x, y, z y finalmente la capa en que deseamos que se dibujen, estas pueden ser por ejemplo eje de calle, árboles, linderos, poligonal o cualquier característica que luego nos permita filtrar los datos en AutoCAD o Microstation.
*Todos los puntos han de tener código.
*Todos los puntos han de introducirse uno tras otro, sin dejar filas en blanco.
La Visualización de Datos
Hay que agradecer a Juan Manuel Anguita, un Topógrafo de Jaén, España quien se esforzó en construir esta macro. El archivo de Excel tiene tres hojas, una de ellas llamada Previsualizar permite ver el gráfico en planta, y vistas laterales (construído a pura gráfica de Excel!). También cada uno de esos 9 cuadrantes se pueden visualizar, en caso de cambiar datos en la tabla se usa el botón «actualizar vistas»
Configurar datos para la exportación
La tercera hoja llamada opciones, permite definir si el archivo que exportaremos se irá en dos o tres dimenciones, el tamaño de la letra, si deseamos que se muestren las elevaciones (cotas) y el nombre del archivo dxf.
Una vez que se presiona el botón morado, se crea un archivo .dxf, que puede ser abierto con Microstation, Arcview, AutoCAD o casi cualquier programa CAD. En este, se crea una capa por cada texto distinto que se encuentre en la columna ‘Capa’ (ej.:lev), en la que estrán los puntos; también existirá otra capa cuyo monbre será el texto de la colunma ‘Capa’ + txt (ej.: levtxt), en la que estarán los códigos, y se creará otra, en la que estarán las cotas, con el monbre ‘texto de la columna ‘Capa’ + cotas (ej.: levcotas). También se crea un archivo excel con el mismo nombre y en el mismo destino.
El archivo de destino (dxf)

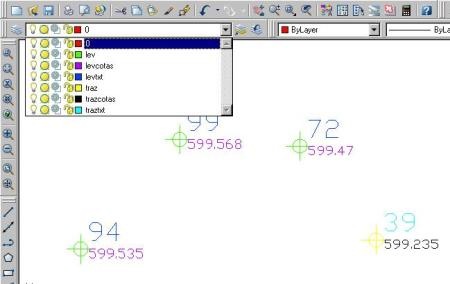

Este es el ejemplo de el archivo visualizado desde AutoCAD. Luego se pueden cambiar los colores de los layers (format / layers) o el formato de puntos (format / point styles).
Simplemente es una aplicación impresionante, para lo útil y sencillo qu es para manejar. No dibuja líneas, solo envía puntos.
