Empezando el año 2012, aprovechando estas aburridas noches de hotel, me he reciclado esta plantilla hecha con Excel permite generar un fichero kml que se puede abrir en Google Earth, generado a partir de coordenadas UTM.
Veamos el caso:
He ido a campo a levantar una propiedad, tal como se muestra en la tabla siguiente y deseo visualizarlo en Google Earth, incluida un par de fotos que he tomado
La genialidad de la plantilla es que de un solo hace:
- Convierte las coordenadas UTMa Geográficas en formato decimal, pues es lo que requiere Google
- Permite configurar el nombre del archivo de destino
- Permite darle nombre a la capa del kml
- Reescribe el fichero existente, aunque ya esté generado
- Permite usar etiquetas html en la descripción, tales como imágenes, hipervínculos, etc.
La plantilla está lista para que se seleccione el Esferoide, sabemos que para Google Earth debemos elegir WGS84.
- En la primera columna ingresamos los datos que Google mostrará como Label.
- En las siguientes dos las coordenadas UTM, cuidando que nuestro sistema esté configurado para usar de separador de miles la coma y el punto como separador de decimales. De modo que no se permite una coordenada como 599.157,90 debería escribirse como 599157.90
- En las siguiente columna ingresamos la zona. Con solamente colocarla en la primera línea, se cambiarán las demás. Aunque se pueden cambiar manualmente por si los datos estuvieran en el límite de dos zonas. De igual forma el hemisferio; en este caso estoy usando datos de Bogotá, por eso uso la Zona 18 y el hemisferio Norte.
- Y por último la descripción, que es lo que veríamos cuando hagamos clic en el punto en Google Earth.
Una vez que se han llenado los datos tabulares, a la derecha aparece el nombre del archivo kml y la dirección donde se almacenará. en este caso aparece como C:\Carrera 25 X.kml
- En la fila inferior escribimos el nombre que tendrá la capa en el fichero kml, en este caso: Levantamiento Carrera 25 X
- El resultado es este: al tocar un punto se puede visualizar la descripción de la última columna de Excel.
- Por último, una vez que estamos listos presionamos el botón verde, y el fichero debería haberse generado.

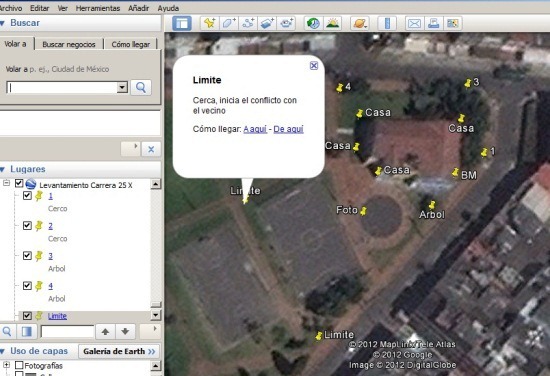

El resultado, al abrirlo en Google Earth es el siguiente. Vean el nombre de la capa, tal como la llamamos, y luego están los puntos con su descripción; al tocarlos se levanta un despliegue del detalle. Si los objetos o labels son muy grandes, se pueden personalizar en Google Earth haciendo botón derecho a la capa y eligiendo propiedades.
Como agregar la foto al kml
Esto es sencillo, supongamos que en el detalle del Banco de nivel quiero poner la imagen de la placa de catastro, entonces en la celda correspondiente a la descripción escribo:
[sociallocker]
Claro que la foto debe estar almacenada en algún sitio y debemos conocer la dirección; inclusive podría ser en la máquina de forma local. También el fichero se podría visualizar en Google Maps, siguiendo el procedimiento que antes mencioné.
De igual forma, si en el punto que he llamado Foto, quiero colocar una foto de la fachada de la casa, el procedimiento es similar.
Advertencias:
- Si requieres insertar más filas, haces copia de las existentes para que se vayan con fórmula.
- No hay que agregar columnas, si lo haces puede dejar de funcionar.
- Requiere que aceptes la ejecución de macros al abrir el archivo Excel
- Si te envía un mensaje de error, podría ser que el directorio C: no tiene permiso de escritura, puedes probar otra carpeta como C:\usuarios\descargas\ siempre y cuando la carpeta exista.
De aquí pueden descargar el fichero kml como debería quedar.
la plantilla en Excel.Requiere un aporte simbólico por la descarga, que puedes hacer con PayPal.
Si no tienes PayPal, puedes comprarla con transferencia bancaria o tarjeta de crédito.
Es simbólico si se considera la utilidad que presta y la facilidad con que se puede adquirir.
[/sociallocker]
En caso que lo que tienes es Coordenada geográficas de tipo Latitud, Longitud, y quieres enviar a Google Earth, la plantilla es esta:
