No hagas con CAD lo que hacen los programas GIS

En el post anterior, nos gastamos un buen rato en explicar como crear una cuadrícula cartográfica, por medio de coordenadas en Excel, que se pasan a UTM y finalmente se convierten en un archivo de AutoCAD.

Luego en la segunda etapa vimos como este archivo enviarlo a una aplicación GIS para crearle una georeferencia dentro de una proyección.

Cuando estudiaba Cálculo I, nos comentaba un profesor de orígen Asturiano que hay dos formas de contar un grupo de vacas: contandolas o bajandose a nivel de pasto, contando las patas y dividiéndolas entre cuatro, y si salen datos no exactos truncando al entero más cercano.

Pues bien, veamos en tres pasos como hacer todo lo que logramos en esos ratos anteriores, con una aplicación GIS.  En mi caso lo haré con Manifold, pero supongo que debe poderse hacer con otras aplicaciones que cuestan más.

1.  Crear un nuevo archivo

Para crear un archivo nuevo se hace "file / new"

Para crear un nuevo layer "file / crate / drawing" o con el control de layers

Luego le asignamos proyección, haciendo botón derecho sobre el layer creado, tal como lo explicamos en el post anterior.  Usaré UTM Zona 16 Norte, WGS84

2. Configurar la cuadrícula

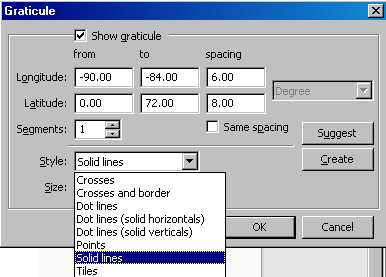

Para configurar la cuadrícula se hace "view/graticule", en caso que lo quiera la malla de latitudes y longitues.  En caso quequisiera la cuadrícula UTM sería "view/grid"

Como lo que deseo es la zona UTM 16, norte, elijo de la longitud -90 hasta la -84, y como no quiero divisiones internas elijo un espaciamiento de 6 grados.

En caso de las latitudes, me interesa de la latitud 0 a la 72, y que me lo divida cada 8 grados.  Luego se puede elegir si se quieren líneas sólidas o shapes o solo las cruces en las intersecciones.  Al hacer Ok, ya tengo la cuadrícula, esta solo está en forma de view.



3.  Crear la cuadrícula.

Presionamos el botón "create", y listo.

Moraleja: no hagas con CAD lo que se puede hacer con GIS.

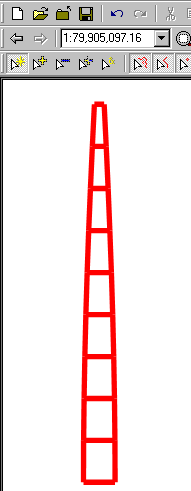

Se quiere hacer más densa? elije de donde a donde, la densidad y aprieta el botón create…  hay que reconocer, que los programas GIS son limitados en cuanto a construcción de datos vectoriales, pero en cuanto a crear aspectos estrictamente cartográficos son geniales.

…por pura casualidad, como se hace esto con los productos de AutoDesk o ESRI ?
