Novedades de AutoCAD, ArcGIS y Global Mapper

Plugin de ArcGIS para AutoCAD

ESRI ha lanzado una herramienta para visualizar datos de ArcGIS desde AutoCAD, el que se cuelga como una nueva pestaña en el Ribbon y no se necesita tener una licencia de ArcGIS o el programa instalado.

Funciona con versiones AutoCAD 2010 a AutoCAD 2012, no han dicho nada de AutoCAD 2013. Para versiones 2009 o anteriores se requiere el Build 200 Service Pack 1.

No hay que emocionarse mucho, pues no lee capas estándar como WMS, WFS, ni mucho menos un MXD o una Geodatabase de ESRI. Lo que lee es datos servidos vía ArcGIS Server, ya sea en un servicio de red local, Internet y también las capas ArcGIS online. Para quienes venimos observando la distancia entre el CAD y GIS, reconocemos que es un paso importante y un sueño esperado, desde AutoCAD interactuar con capas tematizadas desde ArcGIS sin tener que importar o transformar.

Las funciones son básicas, cargar mapas, separar capas, apagar, encender, poner transparente, consultar datos tabulares. Si el servicio está configurado, se pueden editar datos tabulares y vectoriales de una geodatabase enterprise, pero eso tiene que estar definido en el GIS Server. Reconoce proyección, tanto de un fichero .prj como de la que pueda tenerse definida en AutoCAD. También se puede asignar atributos a datos CAD y seguro con lisp se podrá ir interactuando más.

En lo particular, pese a ser básico, nos parece un buen intento, pues antes, a menos que usaras AutoCAD Map o Civil3D, había que convertir los datos vectoriales a formato dwg y perder los tabulares.

Y por ser gratis, no está mal.

Descargar ArcGIS para AutoCAD

Qué traerá Global Mapper 14

A mediados de Septiembre estará lanzándose la versión 14 de Global Mapper, justo un año después que saliera la versión 13 de la que hablamos en su momento.

Seguro habrá un artículo más específico, pero en lo que se nos ha filtrado de la versión Beta que está disponible para descarga, esto es lo novedoso:

En Global Mapper 13 habían incluido capacidad de leer una Geodatabase de ESRI. Ahora se editar de forma casi nativa, tanto ESRI ArcSDE, como los ya convencionales ficheros ESRI y Personal Geodatabases. Lo mismo se puede hacer con bases MySQL, Oracle Spatial, and PostGIS.
A nivel de funcionalidad de comandos, se ha hecho una buena cantidad de adaptaciones para que con el poco explotado botón derecho del ratón se desplieguen un panel contextual con acceso a las rutinas comunes o afines a lo que se está realizando.

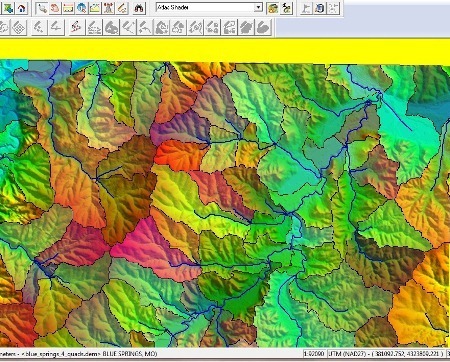

En la generación de modelos digitales de terreno, que ha sido de lo más práctico, se ha mejorado el manejo de menús para la creación de curvas de nivel, combinación de superficies, generación de cuencas y otras herramientas.
También se ha agregado la capacidad para calcular el volumen entre dos superficies de terreno y también líneas de borde para delimitar una superficie.
Soporte para Web Feature Services (WFS) a nivel de cliente.
Se puede exportar a formatos CADRG/CIB, ASRP/ADRG, y ficheros Garmin JNX
Las búsquedas se pueden hacer de manera separada por layer
Es posible ahora hacer operaciones básicas que los programas GIS no suelen tener, como rotación libre, sin tener que definir parámetros sino al vuelo como se hace en un CAD. También cortar múltiples polígonos a partir de una línea, tipo Trim, no importa que no se corten en un mismo plano.
El copy – paste se puede hacer como en Manifold, selecciona lo que se quiere, se busca la capa destino, se hace pegar y listo.
Habrá que ver que es esto, pero hablan de un cálculo del costo de la venta de datos, en base a un área de exportación y resolución definida.
Y claro, es de esperar que vendrán muchos nuevos formatos, en lo que Global Mapper es casi insuperable, nuevas proyecciones y datums.
