En noviembre del año pasado hice una evaluación de la versión 1 de PlexEarth Tools for AutoCAD, que entre sus innovaciones incluye la interacción de AutoCAD con Google Earth. Sobre este tópico existen desarrollos como Stitchmaps, Kmler, CounturingGE, kml2kml, el caso de Plex, a mi criterio, uno de los mejores desarrollos que he visto sobre ambas plataformas, por no perder la óptica de aprovechar las funcionalidades muy conocidas de AutoCAD y rellenar los vacíos que tiene GoogleEarth.
Recién me acaba de llegar la prueba beta de la versión 2.0, que pronto estará saliendo al mercado. De entrada, se ve un desarrollo bastante interesante, aquí les dejo mis primeras impresiones.
Sobre que AutoCAD
El desarrollo, una vez instalado se activa automáticamente como una nueva pestaña del ribbon, con las ventajas obvias de este cintillo, que permite apagar o encender paneles de forma práctica.
Que incluye la versión
El diseño de paneles está hecho sobre “lo obvio”, separados bajo una lógica bastante práctica, tal que esta versión la he probado sin manual ni notas de lanzamiento y casi por intuición a lo que esperaba que avanzara, he logrado entender para que sirven los botones.

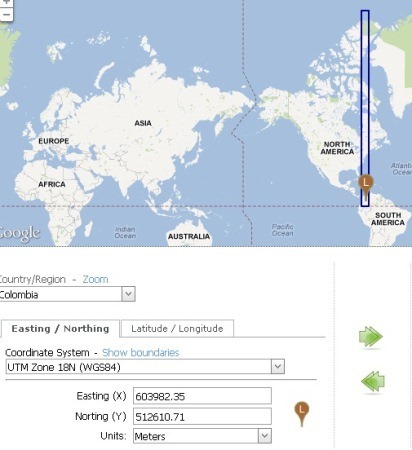

- Sistema de coordenadas. Aquí, sin mucha vuelta, permite elegir el país y zona UTM.
- Cámara. Aquí están las funciones para enfoque y sincronización, sea de Google Earth en base al despliegue de AutoCAD o en inversa. En esto tiene cierta similitud a lo que hace Microstation pero aquel se queda corto.
Básicamente esta función es para dibujar sobre Google Earth, con la precisión de AutoCAD. Pues al finalizar la operación nada queda en el dwg, solo en Google Earth, más la satisfacción de haberlo hecho sobre AutoCAD.
Esta máscara de digitalización está super-interesante, una vez que inicia el comando congela el zoom en ambos programas para asegurar la consistencia. Un botón derecho permite cambiar entre las funciones o el refrescamiento que seguro les ha liberado de un dolor de cabeza por el truco que se han fumado estos amigos.
En el fondo, es el inverso de Crear, es dibujar sobre un dwg, pinchando sobre Google Earth. Al final, el objeto solo queda dibujado en el dwg, nada sobre Google Earth.- Exportar a Google Earth. Aquí se puede mandar a kml los objetos, y también permite enviar las imágenes. Esto último está genial, para exportar las imágenes georeferenciadas en AutoCAD; pocas (muy pocas) herramientas hacen esto.
Puede importar desde Google Earth, generando una retícula, pero también soporta modelos de terreno hechos por otros programas (Como Civil 3D), objetos hechos sobre CAD (puntos, 3D polilíneas, breaklines, polyface mesh, outer/inner boundaries, etc.), con lo que le da potencialidades al simple AutoCAD que solo se pueden hacer con Land o Civil.
Puede calcularse volúmenes entre superficies, crear puntos a partir de parseo de texto, rotular curvas de nivel… hay que verlo! porque seguro tiene más.- Servicios. Aquí tiene para configurar parámetros generales, como la ruta donde se almacenan las imágenes, tiempo de espera de stream de Google, activación de licencia, etc.
Cuando y cuanto vale
por ahora estoy probando la versión beta, aunque a mi criterio está lista para usarse. Tiene muchas funciones inteligentes ya incorporadas, como:
- Cuando se va a capturar imagen, si está activo el terreno, automáticamente lo desactiva con un mensaje de aceptar/rechazar.
- Por el contrario, si se quiere importar un modelo digital de Google Earth avisa si el terreno no está activo, permitiendo aceptar o rechazar el cambio.
- Supongo que al lanzar la versión estable, estará disponible el manual, y no vendría mal que le activen el idioma Español, porque presiento que esta herramienta aunque nacida en Grecia, puede tener una buena acogida en nuestro entorno hispano; considerando que Google Earth ha venido a solventar la ausencia de datos en muchos territorios.
- No se el precio aún, tampoco creo que se vayan por el licenciamiento anterior basado en transacciones, que me parece poco funcional en algunos ambientes. Esperaría que se vayan por una licencia permanente, al respecto pregunto:
- ¿Cuánto debería valer una aplicación como esta?
