Cada día vemos que nuestras necesidades van cambiando y que por distintas razones nos vemos obligados a adquirir distintos Software de PC, GPS, y Estaciones Totales, cada una con un programa distinto, con la necesidad de un aprendizaje para cada sistema, y en el que tenemos incompatibilidad de datos siendo a menudo imposible pasar los datos de un sistema a otro.
TopView es un Sistema Universal concebido para trabajar con cualquier programa de Pc, cualquier PDA, cualquier GPS, cualquier Estación Total, de cualquier Marca. Desarrollado a Pié de Obra por Profesionales de Sector donde se recopilan un sinfín de métodos pensados para facilitar como nunca el trabajo en Campo. TopView reúne los conocimientos de más de 30 años de experiencia y de más de 500 Profesionales del Sector.
TopViewPc es una versión compatible con cualquier Pc, Portatil, o Tablet Pc, con la expectativa de ser un sistema único para todo.
-Un mismo Software para todos los Sistemas Operativos.
– Un mismo Software para Todas las Estaciones Totales.
– Un mismo Software para Todos los GPS.
– Un único Aprendizaje para Todo.
Menus Organizados e Intuitivos
– Organizado de una forma Clara e Intuitiva cuenta con un Menú de fácil acceso.
– Todos los Módulos contienen ventanas que interactúan con el usuario de una forma clara e intuitiva, solicitando los datos necesarios en cada momento guiando a este en cada operación.
Importación y Exportación de Datos
– Totalmente adaptado a la mayoría de los Programas de Pc que son de uso habitual en España.
– Compromiso de actualización y adaptación a nuevos formatos de Exportación e Importación de los Programas Actuales y otros Nuevos que pudieran surgir.
– Importación y Exportación directa sin reconversiones intermedias.
– TopViewPc es la herramienta idónea para esta tarea aunque las versiones de Ce, Pocket, y WorkAbout también disponen de los mismos Menús de Importación y Exportación
Entorno Gráfico
– TopView permite la carga y visualización de Imágenes BMP,TIF,JPG de fondo así como la calibración de las mismas y grabación de dicha calibración para futuros usos.
– Igualmente permite la carga y visualización de DXF,DWG de fondo a la vez que los BMP,TIF,BMP, permitiendo la gestión de capas del CAD así como el uso para replanteo de todas las entidades del CAD.
– Permite la visualización de estas imágenes en Toma y Replanteo de Coordenadas y también en Replanteos de Modelos Digitales de Terrenos. En este último caso se vuelve vital la necesidad de cargar imágenes que orienten al operario en MDT tan regulares como la de un Campo de Golf donde la regularidad del terreno no ayuda a situar los Green y los Hoyos.
– TopView incorpora la gestión de Capas Gráficas permitiendo Crear, Borrar, Activar/Desactivar, y designar la Capa Actual donde se graben los datos tomados en campo. Así mismo respeta las capas procedentes de la Importación de un DXF. La desactivación de Capas permite una aceleración en el proceso Gráfico y de gestión de datos
Replanteos
– TopView incorpora nuevos e innovadores métodos de replanteo Gráfico que junto con los métodos clásicos hacen de TopView el programa más completo del mercado.
– Puntos Aislados introducidos manualmente o Picando en Pantalla.
– Puntos contenidos en un Fichero Importados o Tomados previamente.
– Puntos en línea.
– Puntos Coplanares.
– Puntos Tomados en un Transversal o Longitudinal.
– Puntos de un Eje enlazando Planta, Alzado, y Peraltes.
– Bases en Coordenadas XYZ.
– Bases en Coordenadas Geográficas.
– Secciones Cajeadas.
– Secciones Tipo.
– Modelos Digitales de Terreno.
– Entidades CAD del DXF/DWG.
Toma de Datos
– Toma de Destacados de Base en XYZ y en Geográficas.
– Toma de Coordenadas (Taquimétricos).
– Toma de Transversales.
– Toma de Longitudinales.
– Puntos analizados respecto de un Eje.
Obras Lineales
Secciones Tipo. Secciones definidas en TopView mediante tablas de Anchos y Arcenes, Tablas de Firme+Limatesa+Berma, Tabla de Peraltes, Tabla de Mediana y Excentricidad, Tabla de Vectores, y Tabla de Taludes y Cunetas. No se dispone de Terreno previo y el programa permite decidir si queremos Desmonte o Terraplén en cada Pk.
Secciones Cajeadas
– Permite Replantear cualquier Punto teórico que define la sección del Pk actual así como un punto retranqueado en distancia y cota, incluso permite el retranqueo siguiendo cualquiera de las pendientes contigua al vértice elegido.
– Permite el replanteo conjunto de Puntos Teóricos y la aproximación al cualquier Vector de la Sección como puede ser el Talud.
– Permite grabar los puntos Replanteados para Control de Calidad o para Toma de Transversales.
Secciones Tipo
– Combina la definición paramétrica y la Vectorial. Todos los elementos tanto los paramétricos como los vectoriales son interpolados linealmente, permitiendo la gestión de taludes que cambian progresivamente de pendiente (Taludes en Abanico), transformaciones de cunetas en “V” a cunetas en “U”, Bermas que aparecen y desaparecen, Bermas que suben y bajan a través del talud, etc
– Permite la creación de vectores que definen acerados, aparcamientos, saltos en los espesores de firme en estos elementos, y cualquier figura por muy rara que nos parezca.
– Asocia la tabla de peraltes al eje permitiendo aplicar la misma Sección Tipo a distintos Ejes.
– Al igual que en Secciones Cajeadas se permite grabar los puntos replanteados en un fichero de Transversales de forma que en una única pasada podemos marcar Cabeza, Pié, Eje, y tomar el Transversal de Terreno Real.
Modelos Digitales (MDT)
– Replanteo totalmente Gráfico reflejando el Triangulo sobre el que nos encontramos y el incremento de Cota a este.
– Permite Grabar los Puntos replanteados codificándolos automáticamente indicando en triangulo sobre el que se sitúa y el error en cota.
– Permite Replantear los Nodos como si de puntos normales se tratara.
– Permite cargar una Imágenes TIF/JPG/BMP/DXF/DWG de fondo para un mejor seguimiento.
Sistemas de Coordenadas
– Estación Total: Permite usar sistema de Proyección Planas y UTM. En el caso de UTM el programa calcula el coeficiente de anamorfosis adecuado para cada lectura.
– GPS: Permite Trabajar con Datums, con Sistemas de Coordenadas Locales (SCL), o con ambos a la vez. El SCL calcula de forma separa el ajuste en XY y el ajuste en Z para una mejor adaptación a Terreno Real. El uso de SCL incorpora una utilidad (Control Previo) que ayuda a comprobar la veracidad de los datos (Coordenadas locales introducidas a mano erróneamente, Coordenadas Geográficas tomadas en campo en puntos erróneos, distinción del sistema en que se encuentra las coordenadas locales “Utm o Planas”).
Correcciones desde Móvil (Un Nuevo Sistema de Posicionamiento).
– Permite Posicionar el GPS Base en cualquier lugar.
– Elimina la necesidad de Personal para la Vigilancia del sensor.
– Reduce la línea Base ganando en Precisión y ganancia del RadioModem.
– En Poligonales largas con GPS permite cambiar el Sensor Base a una mayor distancia sin reducir la línea Base.
– En Obras donde ya existe un GPS Base permite usar este, aunque sus coordenadas Geográficas no sean iguales a las nuestras, pudiendo reconvertir nuestro GPS Base en Móvil y disponer de dos sensores para hacer el trabajo.
Control de Calidad
– TopView permite en todos los Módulos de replanteo abrir un fichero de forma paralela en el cual se graban los puntos realmente marcados en campo con la cota real del terreno automatizando el código del punto grabado reflejando el nombre del fichero del que procedía la coordenada a replantear, su número de Punto, y los errores detectados al replanteo del mismo. Y Todo ello en un solo paso.
– Este sistema constituye la herramienta ideal para cualquier Sistema de Calidad en el que se suma rapidez, automatización, y eficiencia.
Conclusiones

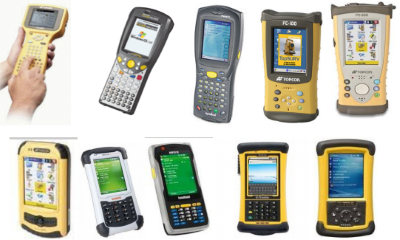

- Este programa está pensado para trabajar con cualquier Estación Total y con cualquier GPS en modo RTK ó Estático para pos-proceso, de tal forma que con solo cambiar el cable que conecta la PDA con el dispositivo usado podremos seguir trabajando usando los mismos ficheros de datos. Así podremos comenzar un trabajo con un GPS y posteriormente tomar los puntos que no pudieron ser tomados con éste, por estar cerca de un edificio u otra razón, con una Estación Total con solo cambiar de cable y de selección de dispositivo.
- También cabe destacar que está pensado como complemento de los programas habitualmente usados en España para PC como pueden ser Autocad, Clip, Mdt, Istram e Ispol, Cartomap, Protopo, y otros, pudiéndose importar de ellos Ejes de Planta y Alzado, listado de Bases, listado de Coordenadas de replanteo, listado de Secciones Cajeadas, y exportar Base, Coordenadas, Perfiles Transversales, Perfiles Longitudinales, etc.
- Al ser un programa desarrollado en España, todo el programa, manuales y programas complementarios para Pc, etc… está escrito en Español y adaptado a los entornos de Hartware y Software habituales en España.
- Las adaptaciones del programa a formatos propios de ficheros de importación ó exportación serán atendidas en el menor plazo de tiempo posible.
